產品概述

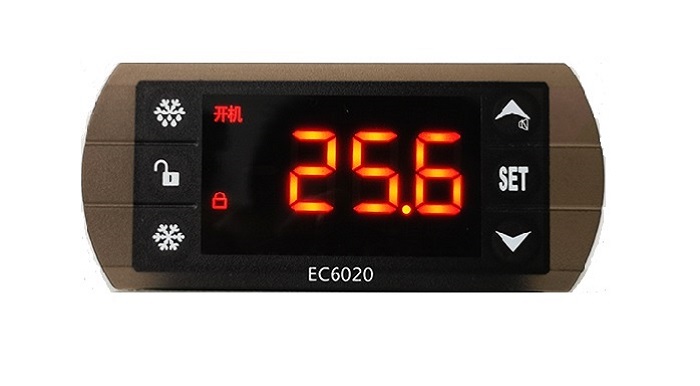

大屏幕顯示，觸摸按鍵直接進入查看、設置參數，多指示燈顯示系統運行狀態，終端用戶脫離說明書能方便操作各種功能，無任何復雜的組合和難于理解參數，具備制冷、化霜、風機、水泵等功能，適用于對冷庫的控制。

主要功能

溫度測量、顯示、控制；溫度校正；制冷、化霜、風機、水泵控制輸出；溫度超限、超量稱及傳感器故障報警等。

技術參數

工作電壓：220VAC±10% 50HZ/60HZ

測控溫度范圍：-50℃~85℃

測控溫精度：±1℃

顯示器分辨率：0.1℃

制冷、化霜輸出觸點容量：10A/220VAC、風機、水泵輸出觸點容量：5A/220VAC

傳感器類型：NTC(10KΩ/25℃，B值3435K）

工作環境溫度：0℃~60℃

工作環境濕度：20%~85% 不可結露

規格尺寸

前面板尺寸：116（長）×52（寬）（毫米）                           安裝開孔尺寸：92（長）×44（寬）（毫米）

整機尺寸：116（長）×52（寬）×72（深）（毫米）              傳感器線長：2米（含探頭長度）

用戶菜單

   功能                 設定范圍                      出廠設定                                  注釋

開機溫度       停機溫度~+85℃                  10.0℃                 到達設定值時壓縮機啟動

停機溫度       -50.0℃~開機溫度               -10.0℃                 到達設定值時壓縮機關閉

壓機延時            1 ~120分鐘                      3分鐘                  壓縮機關閉后再次啟動的最小時間間隔

化霜周期            0~120小時                       6小時                  兩次化霜之間的時間間隔

化霜時間            0~120分鐘                      30分鐘                 化霜時的持續時間

化霜停止溫度  -50.0℃~+85℃                   10.0℃                 化霜傳感器溫度高于此設定值時，不允許化霜

系統菜單

代碼                功能                                            設定范圍                                                  出廠設定

 F1         溫度校正                                          -10.0℃~+10.0℃                                         0℃

 F2         超限報警                                          0~50.0℃                                                     5.0℃

 F3         化霜類型                                          0：電熱化霜   1：熱氣化霜   2：風除霜         0

 F4         化霜周期計算方式                            0：通電后控制器累計工作時間                       1

                                                                     1：通電后壓機累計工作時間

 F5         水泵預充水時間                                3~255秒                                                       5秒

 F6         水泵停機延時                                   3~255秒                                                       10秒

 F7         化霜滴水時間                                   0~120分鐘                                                    3分鐘

                                                                     -300~-1：風機提前壓機1~300秒啟動

 F8         風機運行模式                                   0：風機與壓機同啟同停

                                                                     d:風機持續運轉，化霜和滴水時停止                60秒

                                                                     1~300：風機滯后壓機1~300秒啟動

 F9         溫度超限報警延時                            0~120分鐘                                                     30分鐘

 F10       通電后首次溫度超限報警延時           0~120小時                                                      2小時

功能控制輸出

1）壓縮機控制

壓縮機啟動條件（同時滿足下述條件）：

a）壓縮機延時超過設定的壓機延時時間；

b)水泵開啟后并運行完水泵充水時間；

c)非化霜、非化霜滴水狀態下庫溫≥設定的開機溫度時或強制冷時或熱氣化霜時。

壓縮機關閉條件（滿足下述任一條件）：

a)庫溫≤設定的停機溫度時；                        b)電熱化霜開始時；

c)熱氣化霜結束時；                                     d)強制制冷結束時。

2）化霜控制

化霜啟動條件（同時滿足下述條件）：

a)化霜時間和化霜周期設置均不為0時；

b)化霜傳感器溫度小于所設定的化霜停止溫度；

c)化霜周期設定時間未到，或強制化霜開始。

化霜結束條件（滿足下述任一條件）：

a)化霜時間設置為0時；                                b)化霜周期設置為0時；

c)化霜運行時間結束；                                  d)化霜溫度高于化霜停止溫度；

e)化霜時按“強制化霜”鍵結束化霜。

采用熱氣化霜前，壓縮機先停機，延時后再啟動化霜，保證機組系統的穩定性。熱氣除霜后，化霜滴水設置大于2分鐘，化霜滴水結束后，壓縮機才可以在滿足條件的情況下啟動。

3）風機控制

    -300~-1：風機提前壓機1~300秒啟動

    0：風機與壓機同啟同停

    d:風機持續運轉，化霜和滴水時停止

    1~300:風機滯后壓機1~300秒啟動

4）水泵控制

開始制冷時先開水泵，水泵運行完所設定的預充水時間后，再啟動壓縮機。制冷結束壓縮機停止后，水泵將延時一段時間停止。

5）報警輸出

控制器有一路蜂鳴器警音輸出。在運行狀態下，當發生傳感器故障、傳感器溫度超量程或傳感器溫度超限時，蜂鳴器響。按下任意鍵，可消除本次蜂鳴器報警聲響。

故障代碼功能表

代碼                                                   注釋

   E1         庫溫傳感器沒有安裝好，造成短路或開路，制冷按比例（停30分鐘開15分鐘）運行，

   E2         化霜傳感器沒有安裝好，造成短路或開路，化霜按設定的化霜周期和化霜時間運行，蜂鳴器響。

   E3         庫溫溫度超出測量范圍上限，制冷按比例（停30分鐘開15分鐘）運行，蜂鳴器響。

   E4         化霜溫度超出測量范圍上限，化霜按設定的化霜周期和化霜時間運行，蜂鳴器響。

安全規則

★危險：

1、嚴格區分傳感器引線、電源線及輸出繼電器接口，不可錯接，繼電器不可過荷；

2、所有的接線更改都必須在斷開電源的情況下進行。

★警告：

本機器禁止在水中或過度潮濕的環境中使用，禁止在高溫、強電磁干擾、強腐蝕性環境中使用。

注意：

1、供電電壓應與機器上標注的電壓相一致，并保證供電電壓的穩定性；

2、為避免可能引入的干擾，建議傳感器引線與電力線保持適當距離。
